Ψυχρομετρικός χάρτης

Μεταβολικός ρυθμός (met)
Ρουχισμός (clo)
Θερμοκρασία (oC)
Ταχύτητα αέρα (m/s)
Υψόμετρο Τdb (Dry bulb temperature, oC) Σχετική υγρασία % (Relative humidity, %) Λόγος υγρασίας (Humidity Ratio, gr H2O/Kg Air) Τwb (Wet bulb temperature, oC) Τdp (Dew-point temperature, oC) Τάση ατμών (Partial pressure of water vapor, PSI) Ενθαλπία (Moist air enthalpy, KJ/Kg) Ειδικός όγκος υγρού αέρα (Specific volume of moist air, m3/Kg)
Click σε κάθε svg flood graph για download (png):
Θερμοκρασία (ξηρού βολβού)
Κάλυψη από σύννεφα
Βροχόπτωση
GHI - Συνολική ακτινοβολία στο οριζόντιο επίπεδο
DHI - Διάχυτη ακτινοβολία στο οριζόντιο επίπεδο
DNI - Άμεση ακτινοβολία σε κάθετη επιφάνεια
Ένταση και διεύθυνση ανέμων
PsychroLib library under MIT license.
Meyer et al., (2019). PsychroLib: a library of psychrometric functions to calculate thermodynamic properties of air. Journal of Open Source Software, 4(33), 1137, https://doi.org/10.21105/joss.01137
  • Ατμοσφαιρική πίεση: Είναι η πίεση που ασκείται από μια στήλη αέρα σε 1m2 επιφάνειας της γης Στους συνήθεις υπολογισμούς συνήθως χρησιμοποιούμε την τιμή 101.3 kPa 95 kPa 105 kPa
  • Θερμοκρασία ξηρού βολβού (Dry bulb temperature, tdb): Είναι η θερμοκρασία του υγρού αέρα που προσδιορίζεται με ένα κοινό θερμόμετρο
  • Θερμοκρασία υγρού βολβού (Wet bulb temperature, twb): Είναι η θερμοκρασία του υγρού αέρα που προσδιορίζεται με ένα θερμόμετρο το οποίο έχει το βολβό μέτρησης της θερμότητας καλυμμένο με ένα λεπτό στρώμα νερού
  • Σημείο δρόσου (Dew-point): To σημείο δρόσου είναι η θερμοκρασία στην οποία πρέπει να ψυχθεί ο αέρας ώστε να κορεστεί με υδρατμούς, υπό σταθερή πίεση και περιεκτικότητα υδρατμών. Περαιτέρω ψύξη του αέρα θα οδηγήσει σε συμπύκνωση των ατμοσφαιρικών υδρατμών προς σχηματισμό υγρού νερού (σταγόνες δρόσου). Στο σημείο δρόσου η σχετική υγρασία είναι 100%. Όταν ο αέρας ψύχεται έως το σημείο δρόσου μέσω επαφής με μια επιφάνεια που είναι πιο ψυχρή από αυτόν, νερό θα συμπυκνωθεί στην επιφάνεια.
Διαγράμματα κορεσμού
Διαγράμματα κορεσμού (P-T) αερίων καυσίμων

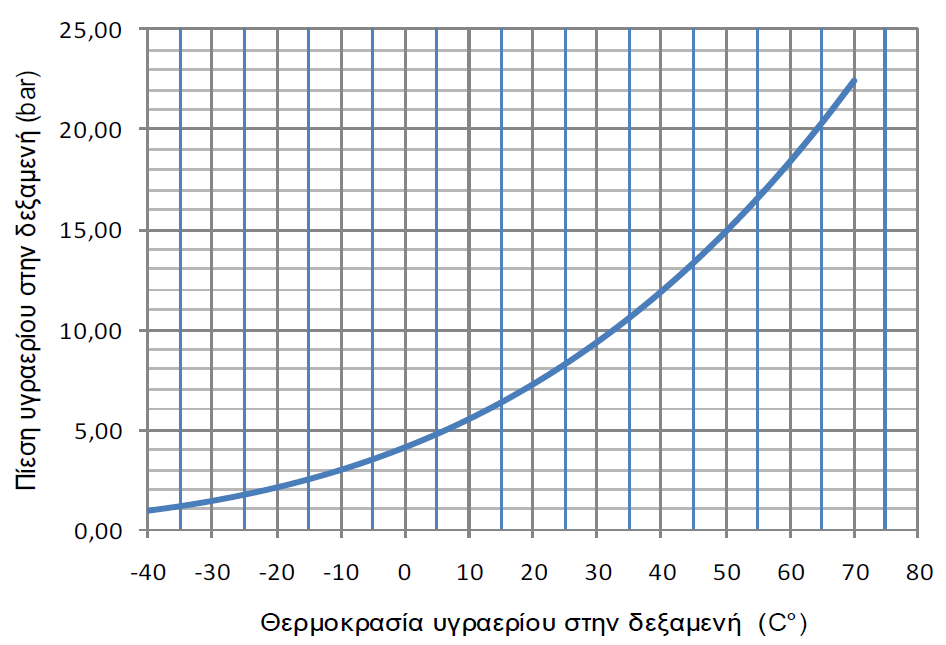

Διάγραμμα P-T κορεσμού εμπορικού προπανίου (80% προπάνιο-20% βουτάνιο)

lpg1 image
Πηγή: ΥΠΕΝ, Οδηγός ενεργειακών ελέγχων

Διάγραμμα P-T κορεσμού αερίων

Δεδομένα LPG συγκεκριμένης πυκνότητας: Government of Canada, Vapour pressure curves for various high vapour pressure products
Δεδομένα καθαρού προπανίου/βουτανίου και μιγμάτων: Coolprop, excel wrapper, MIT license. Δείτε ΕΔΩ γιατί ο υπολογισμός μιγμάτων δεν είναι απόλυτα ακριβής

Διάγραμμα p-H ψυκτικών υγρών

Data computed with library: CoolProp, MIT lisenced (citation: article)
Helpfull library: fluid-properties, MIT lisenced
Usefull article for processes: Article
To draw the graph faster: precomputed data (quality), on the fly data (temperature-processes).
  • References/Citation for R32
  • References/Citation for R41
  • References/Citation for R143A
  • References/Citation for R23
Στον πραγματικό κύκλο το ψυκτικό υγρό κατά την εξάτμισή του και πριν το συμπιεστή φτάνει σε κατάσταση υπέρθερμου ατμού (ώστε να υπάρχει βεβαιότητα ότι εισέρχεται 100% ατμός) ενώ κατά τη συμπύκνωσή του φτάνει σε κατάσταση υπόψυκτου υγρού πριν την εκτόνωσή του. Άρα η διεργασία είναι ελαφρώς μετατοπισμένη δεξιά πριν τη συμπίεση και ελαφρώς μετατοπισμένη αριστερά πριν την εκτόνωση).
Βοήθεια

Σχετικά με τον υπολογισμό ψυχρομετρικού διαγράμματος.

Χρησιμοποιούνται οι εξής ελεύθερες βιβλιοθήκες:
Με την chart.js (license MIT) δημιουργήθηκε ένα Χ-Υ διάγραμμα με οριζόντιο άξονα τη θερμοκρασία ξηρού βολβού και κατακόρυφο άξονα την απόλυτη υγρασία.
Με την psychrolib.js (license MIT) για τιμές θερμοκρασίας και υγρασίας βρίσκονται οι τιμές των υπόλοιπων παραμέτρων.
Με την d3.js (license ISC) εάν ανέβει αρχείο με κλιματικά δεδομένα της μορφής .epw διαβάζεται το αρχείο.
Με την epwvis (license MIT) μετατρέπεται το αρχείο σε κατάλληλη μορφή για να σχεδιαστούν σημεία/διαγράμματα.
Για τις συγκεκριμένες συνθήκες υπολογίζονται αριθμητικά οι τιμές στα δεξιά του διαγράμματος.

Βοηθητικά σχεδιάζονται γραμμές για διεργασίες και υπολογίζεται η ενθαλπία για κάθε "οριακή" κατάσταση:
  • Προς τα αριστερά: ψύξη χωρίς αφύγρανση (αισθητή ψύξη) μέχρι το σημείο δρόσου (100% υγρασία) όπου ο αέρας έχει κορεστεί με υδρατμούς.
  • Προς τα δεξιά: θέρμανση χωρίς αφύγρανση (αισθητή θέρμανση)
  • Προς τα πάνω: Ισόθερμη Ύγρανση μέχρι κορεσμού (100% υγρασία)
  • Προς τα κάτω: Πλήρης αφύγρανσης χωρίς μεταβολή θερμοκρασίας
Οι πραγματικές διεργασίες συμβαίνουν συνήθως διαγώνια στο διάγραμμα, πχ με θέρμανση και ταυτόχρονη αφύγρανση, ή κατά μήκος των γραμμών σχετικής υγρασίας.
Για τη σχεδίαση του διαγράμματος πίεσης - ενθαλπίας χρησιμοποιήθηκαν δεδομένα που υπολογίστηκαν (εκ των προτέρων γραμμές ποιότητας) ή σχεδιάζονται επιτόπου (γραμμές θερμοκρασίας) με την CoolProp (license MIT) .
Todo:
  • Comfort zones (EN 7730:2005, EN 15251:2017, EN 16798-1:2019)
  • Isentropic lines, density lines (p-H chart)

Kλιματικά στη μορφή EPW:

Ladybug epw Map Onebuilding Climate Onebuilding
